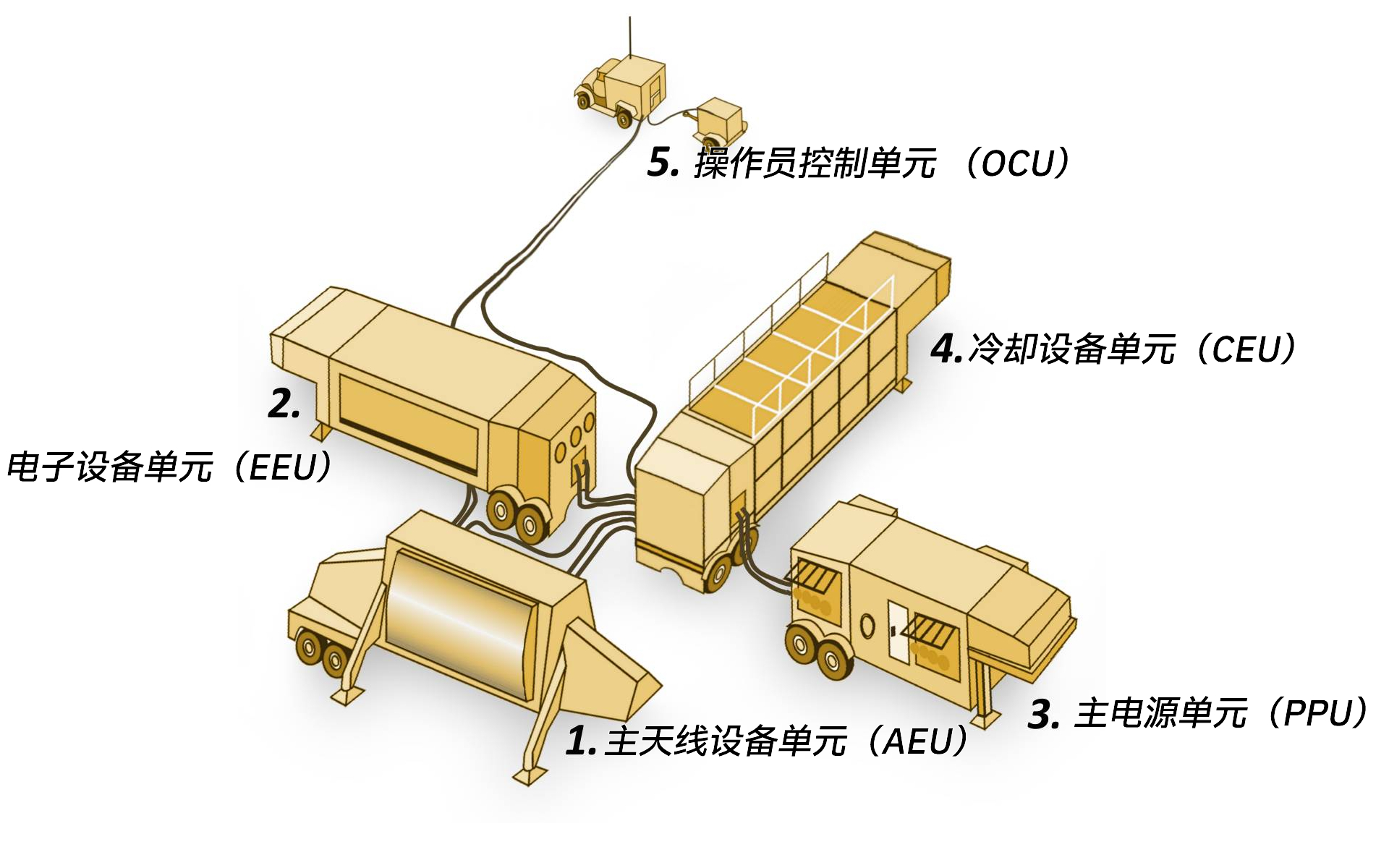

2005年以来，AN/TPY-2在50多次试验和系统飞行测试中表现完美，并且在数千次卫星跟踪演习中都充分发挥了实力。整套雷达系统主要由5个子系统构成，1.主天线设备单元（AEU）、2.电子设备单元（EEU）、3.主电源单元（PPU）、4.冷却设备单元（CEU）和5.操作员控制单元 （OCU）。1.主天线设备单元(AEU）由一个运行于X波段的相控阵天线和一套后端设备组成。天线负责发射电磁波以用于搜索、跟踪以及利用雷达波的载波调制功能与拦截导弹进行上下行通信。整套天线设备单元具备前后调节千斤顶。主天线设备单元长12.8米，高2.6米，重34吨。可以利用M1088系列中型战术车辆（FMTV）或商用拖头进行牵引。天线部分可以0至80°之内进行俯仰调整。2.电子设备单元（EEU）是一个可以为雷达操作与信号处理所需要的电子设备提供一个稳定环境的设备间。电子设备单元主要由雷达的接收器、记录器、信号处理器和数据处理设备组成。整个半挂车单元可以用过M1088系列中型战术车辆（FMTV）或商用拖头进行牵引，拖车包括一个环境控制单元和一个 核生化NBC 前厅和过滤器。3.冷却设备单元 （CEU）提供 AEU 所需的液体冷却。它配备了一个配电单元 （PDU），它将来自主电源单元的主输入功率分配给其余的雷达组件。拖车在主推车组和主销机构上都有空气悬挂。冷却液管路具有快速断开接头，用于快速行军命令和就位。带有警报中心的状态面板提供冷却液过热和风扇故障的状态和警告。 冷却设备单元具有低冷却液压力和冷却液储液罐液位指示器。低温燃油锅炉可快速启动设备。冷却系统包含一个 50 加仑的储液罐容量，并具有一个空气分离器，用于在向主天线设备单元供应冷却剂之前快速排出空气。4.主电源单元 （PPU） 是一种可移动单元，可为冷却设备单元提供初级交流电源，以分配给其他 THAAD 雷达组件。 主电源单元由柴油发动机、交流发电机、燃油系统、进气和排气系统、导弹营充电系统以及相关的控制和接口面板组成。发电机可持续提供 1.3 兆瓦的连续 4160 伏三相交流电。它每小时使用大约90加仑的JP-8燃料。与主电源单元发动机兼容的军用燃料有 JP-8、JP-5、DF-1、DF-2 和 JET A-1。主电源单元具有运行一小时的储油量，并与外加油箱连接以延长运行时间。操作员控制单元5.操作员控制单元 （OCU） 包含三个工作站，用于控制和监测雷达。操作员控制单元与战斗管理、指挥、控制、通信和情报相连，并安装在高机动多用途轮式车辆（HMMWV）上的轻型掩体中。 操作员控制单元功能将并入目标系统中的电子设备单元。美伊以冲突烽火问鼎计划每天认识一件兵器
