三轮突进往复运动机构。这是一个往复运动机构，由三个滚轮依次拨动一个弯曲的滑块来

信鸿谈生活 2024-11-13 09:27:18

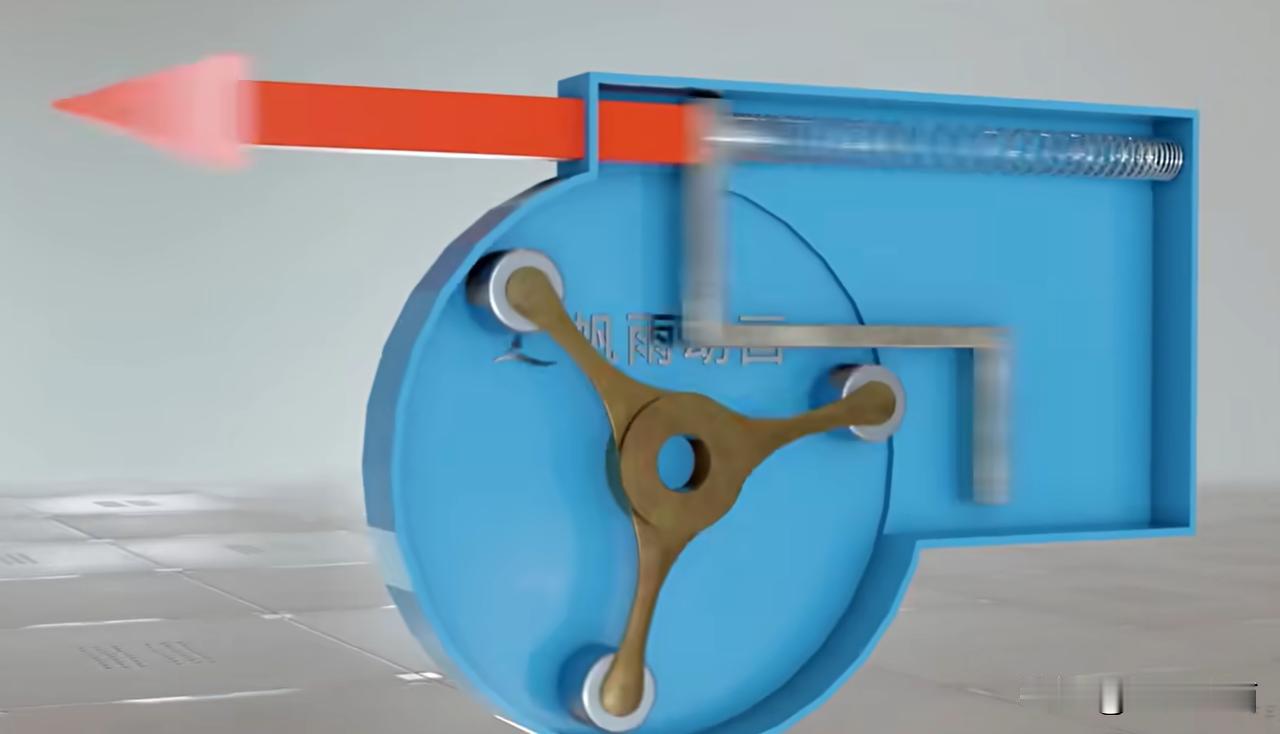

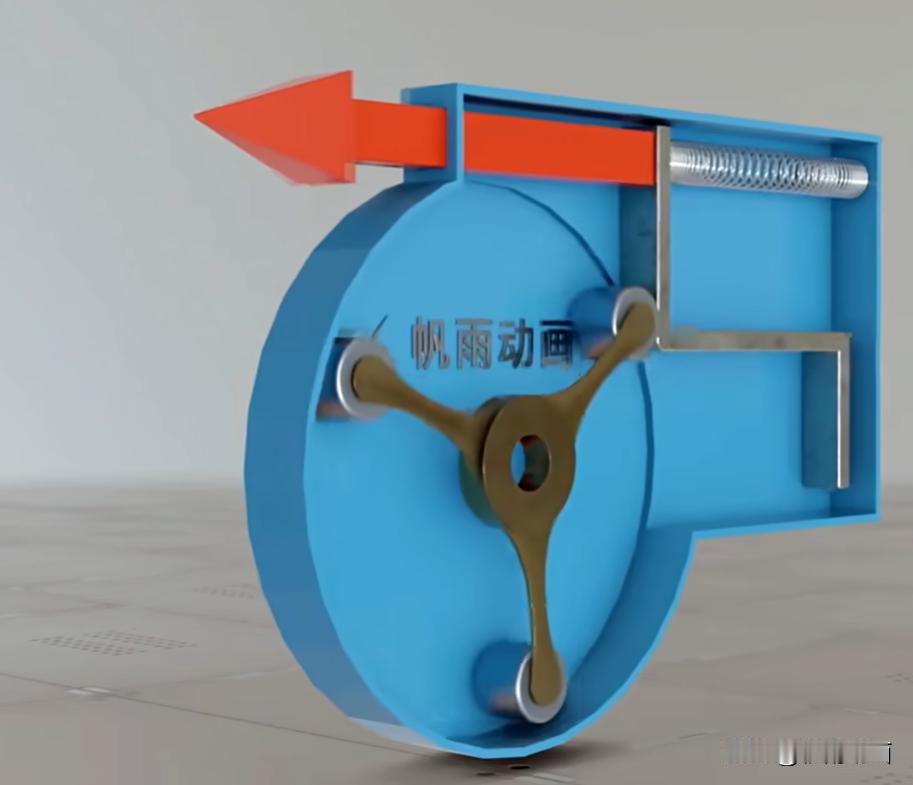

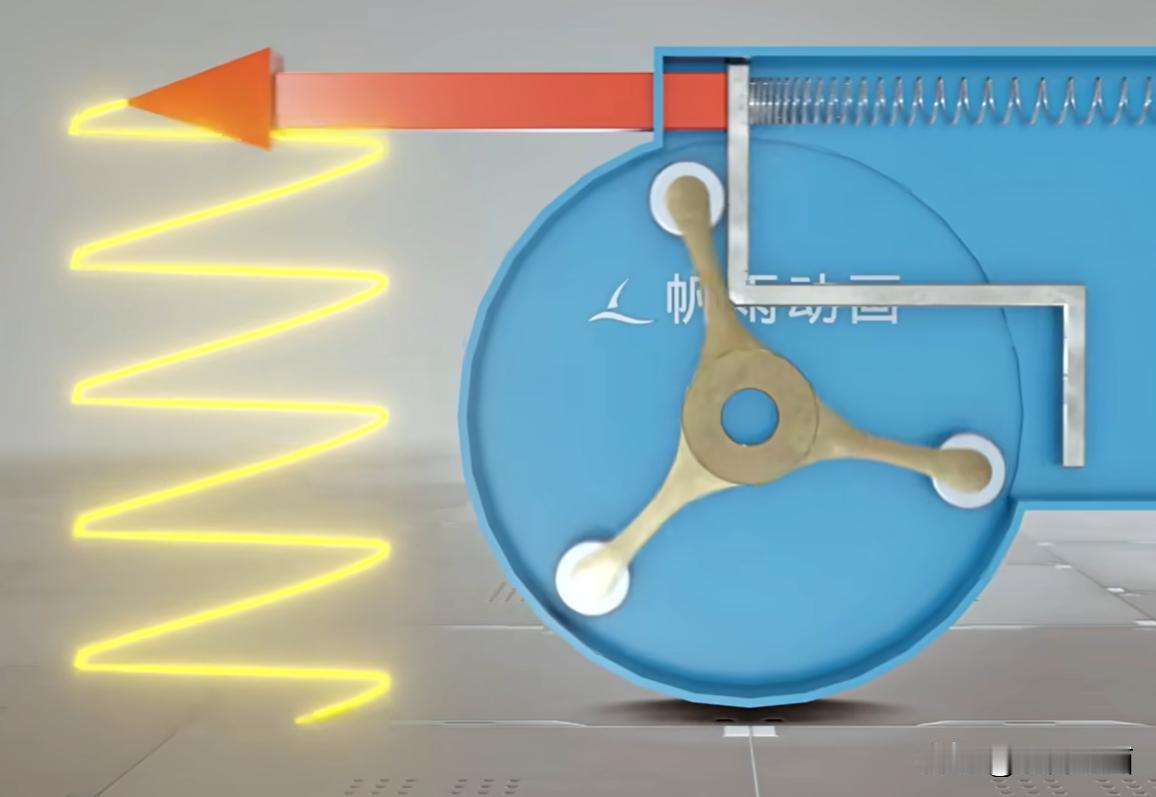

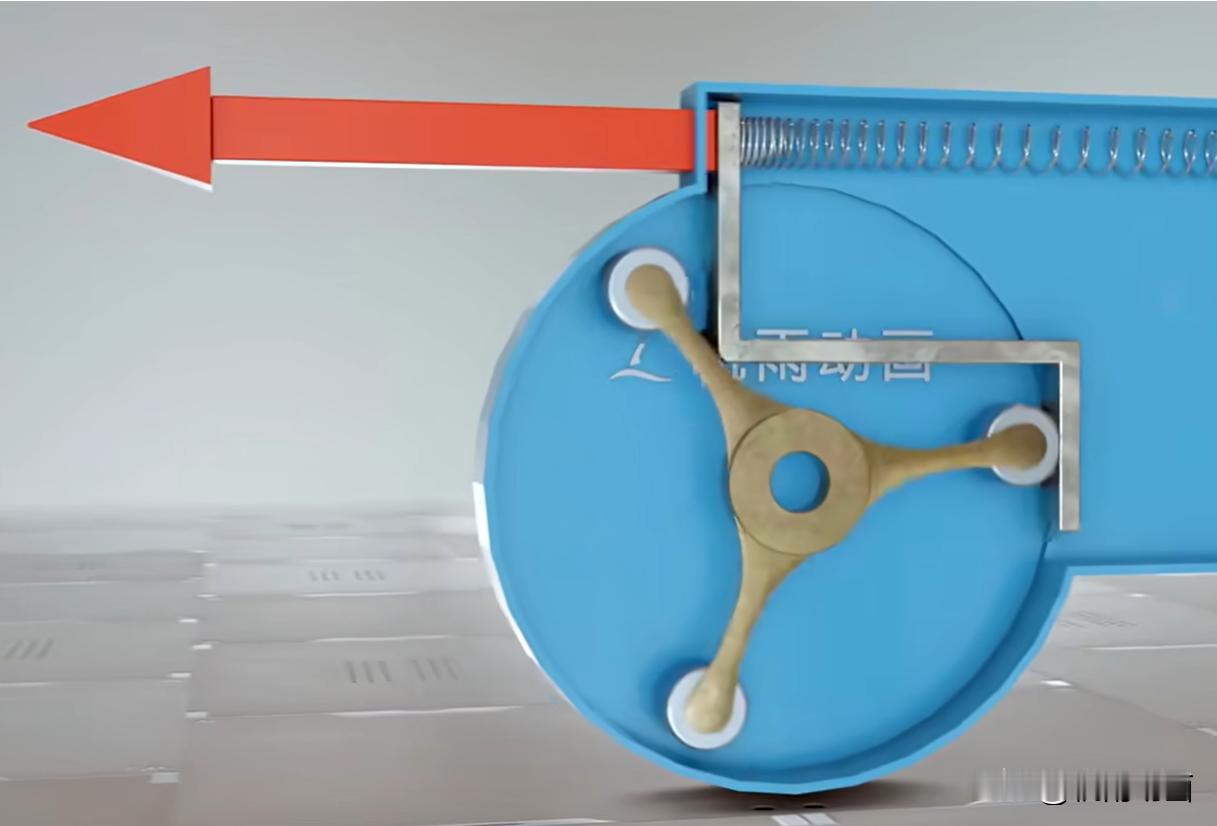

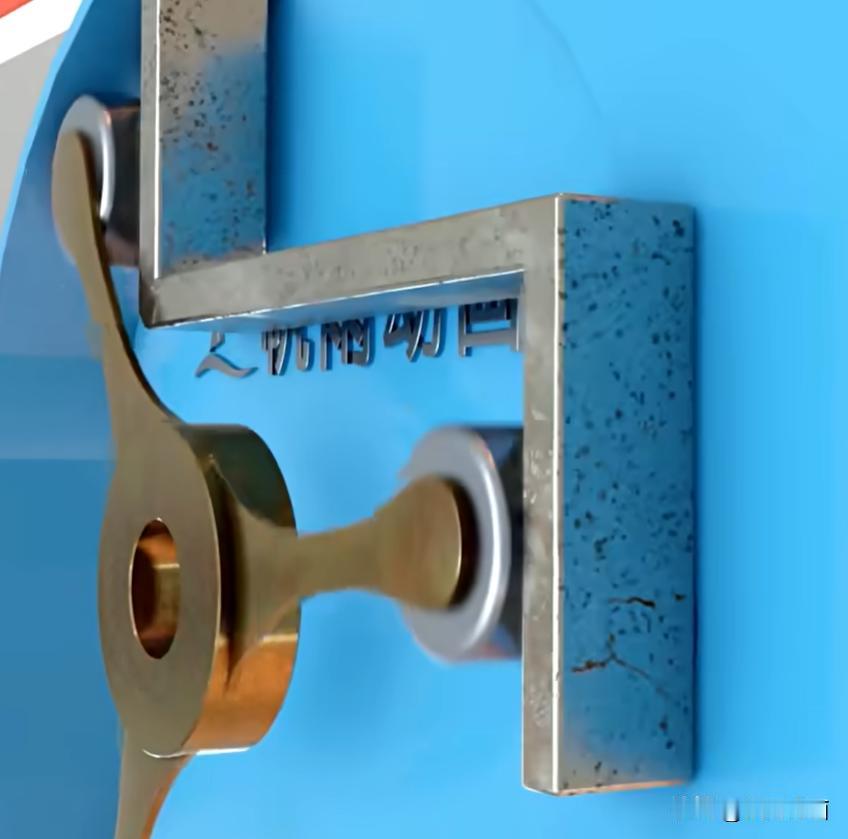

三轮突进往复运动机构。这是一个往复运动机构，由三个滚轮依次拨动一个弯曲的滑块来完成，滑块后面顶着弹簧，以便恢复位置。滑块是弯曲的，分上下两部分，上面是被滚轮拨动的部分，下面乍看起来是多余的，但它是用于和滚轮撞击的。红色箭头的运动曲线如图，可以看出箭头往前的速度大，而返回的速度小。#机械设计##机械原理#
